[자료구조] 트리(Tree)

트리(Tree)

• 노드들이 나무 가지처럼 연결된 비선형 계층적 자료구조
• 계층적인 자료를 표현하는데 이용
• 노드(node)들과 노드들을 연결하는 간선(edge)들로 구성
• 하나의 루트노드를 가짐

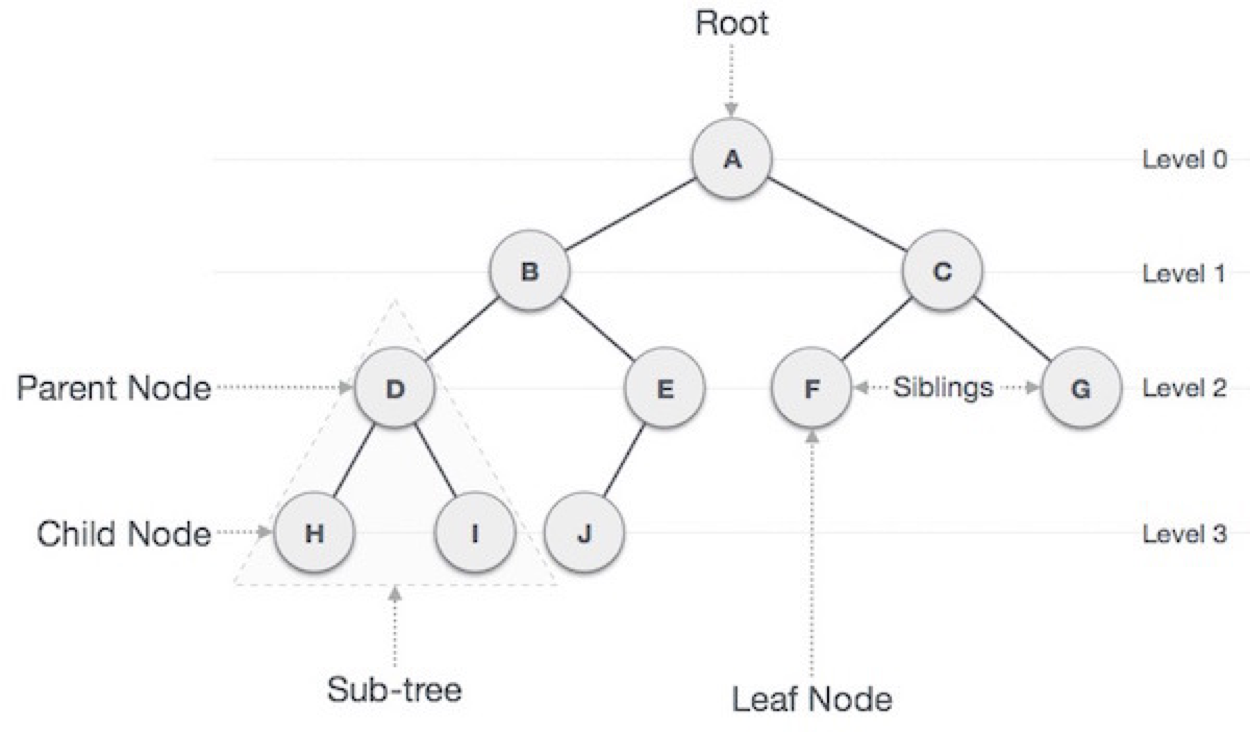

트리와 관련된 용어

노드(node)

• 트리를 구성하고 있는 기본요소
• 노드에는 키 또는 값과 하위 노드에 대한 포인터를 가지고 있음

간선(edge)

• 노드와 노드 간의 연결선 (link, branch라고도 부름)

루트 노드(root node)

• 부모가 없는 최상위 노드, 트리는 하나의 루트 노드만을 가짐 (A)

부모 노드(parent node)

• 자신 노드를 가진 노드 (H, I의 부모 노드는 D)

자식 노드(child node)

• 부모 노드의 하위 노드 (노드 D의 자식 노드는 H, I)

형제 노드(sibling node)

• 같은 부모를 가지는 노드 (H, I는 같은 부모를 가지는 형재 노드)

외부 노드(external node, outer node), 단말 노드 (terminal node), 리프 노드(leaf node)

• 자식이 없는 노드 (H, I, J, F, G)

내부 노드 (internal node, inner node), 비 단말 노드 (non-terminal node), 가지 노드 (branch node)

• 단말 노드가 아닌 노드, 자식 노드를 하나 이상 가진 노드 (A, B, C, D, E)

크기(size)

• 자신을 포함한 모든 자식 노드의 개수
• B의 크기: 6

깊이(depth)

•  루트에서 어떤 노드에 도달하기 위해 거쳐야 하는 간선의 수
• 루트 노드의 깊이: 0, D의 깊이: 2

높이(height)

• 어떤 노드에서 리프 노드까지 가장 긴 경로의 간선(Edge) 수
• 리프 노드의 높이 : 0, A 노드의 높이 : 3

레벨(level)

• 루트에서 어떤 노드까지의 간선(Edge) 수

차수(degree)

• 노드의 자식 수
• Leaf node의 degree : 0; A의 degree : 2

경로(path)

• 한 노드에서 다른 한 노드에 이르는 길 사이에 놓여있는 노드들의 순서
• A & H 경로 : A-B-D-H

path length

• 해당 경로에 있는 총노드의 수
• A & H 경로 길이 : 4

width

• 레벨에 있는 노드 수
• Level 2 width : 4

breadth

• 리프 노드의 수
• Breadth : 5

distance

• 두 노드 사이의 최단 경로에 있는 간선(Edge)의 수
• D와 J의 Distance : 3

order

• 부모 노드가 가질 수 있는 최대 자식의 수
• Order 3 : 부모 노드는 최대 3명의 자식을 가질 수 있다.

서브 트리(sub tree)

• 트리 내의 하위 집합 (부분 집합)
• D, H, I 가 하나의 서브 트리

트리의 특징

• 그래프의 한 종류이며 ‘최소 연결 트리’라고도 불림
• 트리는 DAG(Directed Acyclic Graphs, 방향성이 있는 비순환 그래프)의 한 종류
• 단순 순환(Loop)을 갖지 않고, 연결된 무방향 그래프 구조
• 데이터를 순차적으로 저장하지 않기 때문에 비선형 자료구조
• 노드가 N개인 트리는 항상 N-1개의 간선(edge)을 가짐
• 노드 간에 부모 자식 관계를 갖고 있는 계층형 자료구조이며 모든 자식 노드는 하나의 부모 노드만 가짐
• 부모-자식 관계이므로 흐름은 top-bottom 아니면 bottom-top으로 이루어짐
• 순회는 Pre-order, In-order 아니면 Post-order로 이루어짐

  • 전위 순회(Pre-order traverse): 루트 -> 왼쪽 자식 노드 -> 오른쪽 자식 노드 순서로 방문하는 순회 방법
  • 중위 순회(In-order traverse): 왼쪽 자식 노드 -> 루트 -> 오른쪽 자식 노드 순서로 방문하는 순회 방법
  • 후위 순회(Pre-order traverse): 왼쪽 자식 노드 -> 오른쪽 자식 노드 -> 루트 순서로 방문하는 순회 방법

트리의 종류

이진 트리 (Binary Tree)

• 모든 노드가 자식의 노드 수가 2개 이하인 트리
  • 정이진 트리(full binary tree): 자식 노드가 0 또는 두 개인 이진 트리
  • 완전 이진 트리(complete binary tree): 왼쪽에서부터 채워져 있는 이진 트리, 마지막 레벨을 제외한 모든 레벨이 완전히 채워짐, 마지막 레벨의 경우 왼쪽부터 채워짐
  • 변질 이진 트리(degenerate binary tree): 자식 노드가 하나밖에 없는 이진 트리
  • 포화 이진 트리(perfect binary tree): 모든 노드가 꽉 차있는 이진 트리
  • 균형 이진 트리(balanced binary tree): 왼쪽과 오른쪽 노드의 높이 차이가 1 이하인 이진트리

이진 탐색 트리 (Binary Search Tree, BST)

• 순서화된 이진 트리
• 노드의 왼쪽 자식은 부모의 값보다 작은 값을 가져야 하며 노드의 오른쪽 자식은 부모의 값보다 큰 값을 가져야 함
• 검색을 하기에 용이
• 보통 요소를 찾을 때 O(logn), 최악의 경우 O(n)
  • 삽입 순서에 따라 선형적일 수 있음

AVL 트리 (Adelson-Velsky and Landis Tree)

• 이진 탐색 트리의 최악의 경우 선형적인 트리가 되는 것을 방지하고 스스로 균형을 잡는 이진 탐색 트리
• 두 자식 서브트리의 높이는 항상 최대 1만큼 차이가 남
• 탐색, 삽입, 삭제 모두 시간복잡도가 O(logn)
• 삽입, 삭제를 할 때마다 균형을 맞추기 위해 트리 일부를 왼쪽 or 오른쪽으로 회전시키며 균형을 잡음

레드 블랙 트리 (Red-Black Tree)

• 자가 균형 이진 탐색 트리
• 탐색, 삽입, 삭제 모두 시간복잡도가 O(logn)
• 각 노드는 빨간색 또는 검은색의 색상을 나타내는 추가 비트를 저장하여 삽입 및 삭제 중에 트리가 균형을 유지는 데 사용
• 다음과 같은 조건을 만족

  1.  모든 노드는 빨간색 혹은 검은색
  2. 루트 노드는 검은색
  3. 모든 단말 노드들은 검은색
  4. 빨간색 노드의 자식은 검은색
     • No Double Red(빨간색 노드가 연속으로 나올 수 없음)
  5. 모든 단말 노드에서 Black Depth는 같음
     • 단말 노드에서 루트 노드까지 가는 경로에서 만나는 검은색 노드의 개수가 같음
